所屬分類：液位變送器
打印當前頁
將此頁放入收藏夾
此產品包含以下詳細資料概述

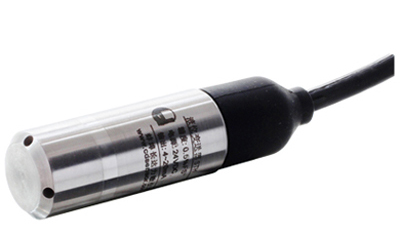

液位變送器STH是利用液位高度與壓力正比的關系，利用壓力檢測液位高度的變送器。 變送器采用擴散硅敏感芯體，有穩定性和可靠性，精度可選，過載壓力能力等特點，適合測量各種與316不銹鋼兼容的介質。應用于水處理系統，冶金電力，石油化工綜污水處理，海洋勘測述，水文監測，水利工程等等。
特點
擴散硅壓阻傳感器；
探頭投入式測量，安裝簡單方便；
過載能力；
適合測量各種與316不銹鋼兼容的介質。
技術參數
| 供電電源 | 9～32VDC |
| 測量范圍 | 0～0.5m…300m水柱 |
| 壓力類型 | 表壓 |
| 輸出信號 | 4～20mA (0～5V，1～5V，0.5～2.5V可選) |
| 靜態精度 | ±0.5%FS ±0.25%FS可選 |
| 零位輸出偏置 | ≤±0.25%FS |
| 滿量程輸出偏置 | ≤±0.25%FS |
| 長期穩定性 | < ±0.15%FS/年 |
| 工作溫度范圍 | －30～85℃(非凝結) |
| 補償溫度范圍 | 0～70℃ |
| 儲存溫度范圍 | －40～85℃ |
| 絕緣電阻 | >500MΩ |
| 負載能力 | [(供電電壓－16V)/ 0.02A] Ω |
| 材 質 | 與介質接觸部分采用316L不銹鋼 |
| 電纜為聚氨酯導氣電纜 | |
| 測量介質 | 與316L不銹鋼兼容的氣體和液體 |
| 電氣連接 | 直引 |
| 機械壽命 | ≥300萬次壓力循環 |
| 防護等級 | IP68 |
外形尺寸

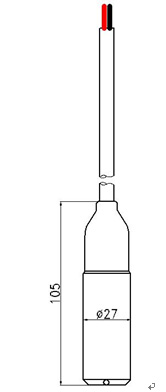

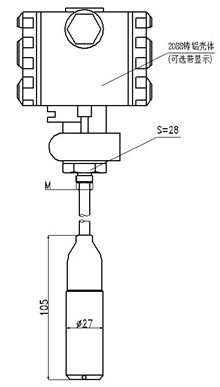

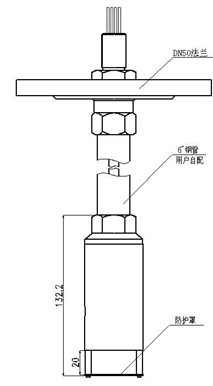

| STH-A 通用投入式 | STH-B 油罐液位定制 | ||
 |  |  | |

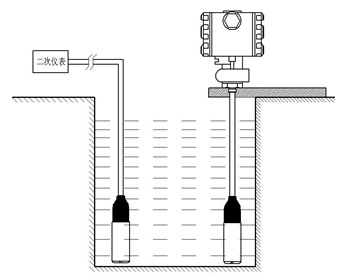

安裝示意（僅供參考）
 （靜水） |
1. 在開口容器中測量靜止流體液位時，把液位變送器垂直投入到容器的底部，在容器的開口處將連接變送器的電纜線和接線盒固定。當介質粘稠度較大時，可以加裝套管或者支架，保證變送器可以投入到容器的底部。 2. 在流動的水中測量水位時，可以在水道中插入一根鋼管，內徑在50厘米左右，在浸入水中的管子位于 水流方向的反向開若干小孔，使水進入管中。當水、道中介質波動和泥沙較大時，可以通過加裝阻尼裝置的方法過濾泥沙和消除動態壓力和波浪的不利影響，保證測量準確。 3. 露天安裝時，應盡量把變送器接線盒至于通風干燥處，避免陽光直接照射和雨淋，造成殼體溫度過高。產品安裝與于多雷地區時，訂貨時應注明防雷，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。或進水，進而損壞內部電路板。 |
選型提示
1. 被測介質應與接觸產品部分的材料相兼容，同時需要注明被測介質在測量狀態時的密度(水除外)；
2. 電纜線材質有兩種，聚氨脂較為柔軟，耐磨性好，可選擇使用。在沒有特殊注明要求的情況下，按聚乙烯電纜材料供貨；
3. 產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地；
4、特殊要求，敬請與本公司商洽，并在訂單中予以注明。
